Samochód sprzed trzydziestu lat miał kilkanaście obwodów elektrycznych. Współczesne auto – nawet w podstawowej wersji wyposażenia – potrafi mieć ich kilkadziesiąt, a w modelach z rozbudowaną elektroniką liczba ta idzie w setki. Warto rozumieć, jak ten system jest zorganizowany, bo to właśnie ta wiedza pozwala szybko domyślić się, co się popsuło, zanim jeszcze zajrzysz pod maskę.
Skąd samochód bierze prąd?
W klasycznym aucie spalinowym prąd pochodzi z dwóch źródeł, które przejmują rolę na zmianę. Gdy silnik nie pracuje, całą instalację zasila akumulator – jego pojemność musi wystarczyć na uruchomienie rozrusznika i krótkotrwałą pracę odbiorników przy zgaszonym silniku. Gdy silnik już pracuje, główne zasilanie przejmuje alternator, który jednocześnie zasila bieżące potrzeby auta i ładuje akumulator. To dlatego uszkodzony alternator objawia się zwykle stopniowym rozładowaniem akumulatora – auto jeszcze jeździ, ale z każdym kilometrem ma coraz mniej zapasu energii.
Ile naprawdę jest obwodów w nowoczesnym aucie?
Współczesny samochód to sieć dziesiątek niezależnych obwodów, z których każdy odpowiada za inny fragment działania pojazdu. Osobno zasilane są sterowniki (komputer silnika, komputer komfortu, moduł poduszek powietrznych), osobno czujniki monitorujące pracę silnika czy stan drzwi i szyb, osobno silniki elektryczne odpowiedzialne za wycieraczki, szyby czy nawiew, a osobno – oświetlenie zewnętrzne i wewnętrzne. Taki podział nie jest przypadkowy: dzięki niemu prosta awaria w jednym miejscu (np. w obwodzie klimatyzacji) zwykle nie odcina zasilania od zupełnie innego, niepowiązanego układu (np. świateł czy komputera silnika) — choć w autach opartych na cyfrowej magistrali danych (CAN) poważniejsza usterka jednego modułu potrafi zakłócić komunikację w całej sieci, więc podział na obwody nie jest stuprocentową gwarancją izolacji awarii.
Dlaczego auto ma tyle bezpieczników?
Każdy z tych niezależnych obwodów potrzebuje własnego zabezpieczenia – i tu wchodzi w grę bezpiecznik. Jego zadaniem jest odciąć zasilanie w konkretnym obwodzie, zanim dojdzie do uszkodzenia podzespołu albo przegrzania przewodów. Gdyby całą instalację chronił jeden wspólny bezpiecznik, jego przepalenie unieruchamiałoby naraz wszystko – od świateł po komputer silnika. Rozbicie zabezpieczeń na dziesiątki osobnych elementów sprawia, że drobna usterka w jednym obwodzie (np. w gnieździe zapalniczki) zostaje w tym jednym miejscu, zamiast rozlewać się na resztę auta.
Co dzieje się przy zwarciu lub przeciążeniu?
Wewnątrz bezpiecznika znajduje się cienki element metalowy, dobrany tak, by wytrzymać prąd w normalnym zakresie pracy danego obwodu. Gdy w wyniku zwarcia (np. przetartej izolacji przewodu) albo przeciążenia (np. podłączenia zbyt mocnego urządzenia) natężenie prądu gwałtownie rośnie, ten element się nagrzewa i przepala, fizycznie przerywając obwód. To reakcja celowa i pożądana – bez niej ten sam nadmiar prądu płynąłby dalej, nagrzewając przewody i zwiększając ryzyko stopienia izolacji, a w skrajnym przypadku – pożaru instalacji.
Dlaczego bezpieczniki mają różne wartości?
Wartość znamionowa bezpiecznika (wyrażana w amperach) jest dobierana do typowego obciążenia danego obwodu, a nie ustalana losowo. Obwód zasilający np. oświetlenie wnętrza pobiera niewielki prąd, więc wystarczy mu bezpiecznik na kilka amperów. Obwód zasilający np. podgrzewanie przedniej szyby, klimatyzację czy alternator pracuje przy dużo wyższych prądach, więc wymaga bezpiecznika o wielokrotnie większej wartości. Zasada jest zawsze ta sama: bezpiecznik ma przepalić się nieco poniżej granicy, przy której zaczęłoby dochodzić do przegrzania przewodów danego obwodu – ani wcześniej (bo obwód przestałby działać bez realnego powodu), ani później (bo instalacja nie byłaby realnie chroniona).
Dlaczego są (zwykle) dwie skrzynki bezpieczników?
W typowym aucie znajdziesz nie jedną, a dwie skrzynki bezpieczników, bo chronią one zupełnie inne kategorie obwodów. Skrzynka umieszczona w komorze silnika, blisko akumulatora, zawiera zwykle bezpieczniki wysokoprądowe oraz przekaźniki odpowiedzialne za układy o dużym poborze prądu – np. wentylator chłodnicy czy pompę paliwa. Druga skrzynka, umieszczona w kabinie (najczęściej pod deską rozdzielczą), zabezpiecza obwody o mniejszym obciążeniu, z którymi kierowca ma kontakt na co dzień – oświetlenie, radio, gniazda zasilania. Taki podział ma sens praktyczny: elementy najbardziej narażone na wilgoć i temperaturę trafiają do bardziej wytrzymałej obudowy w komorze silnika, a te wymagane do częstszej kontroli – bliżej kabiny.
Podsumowanie

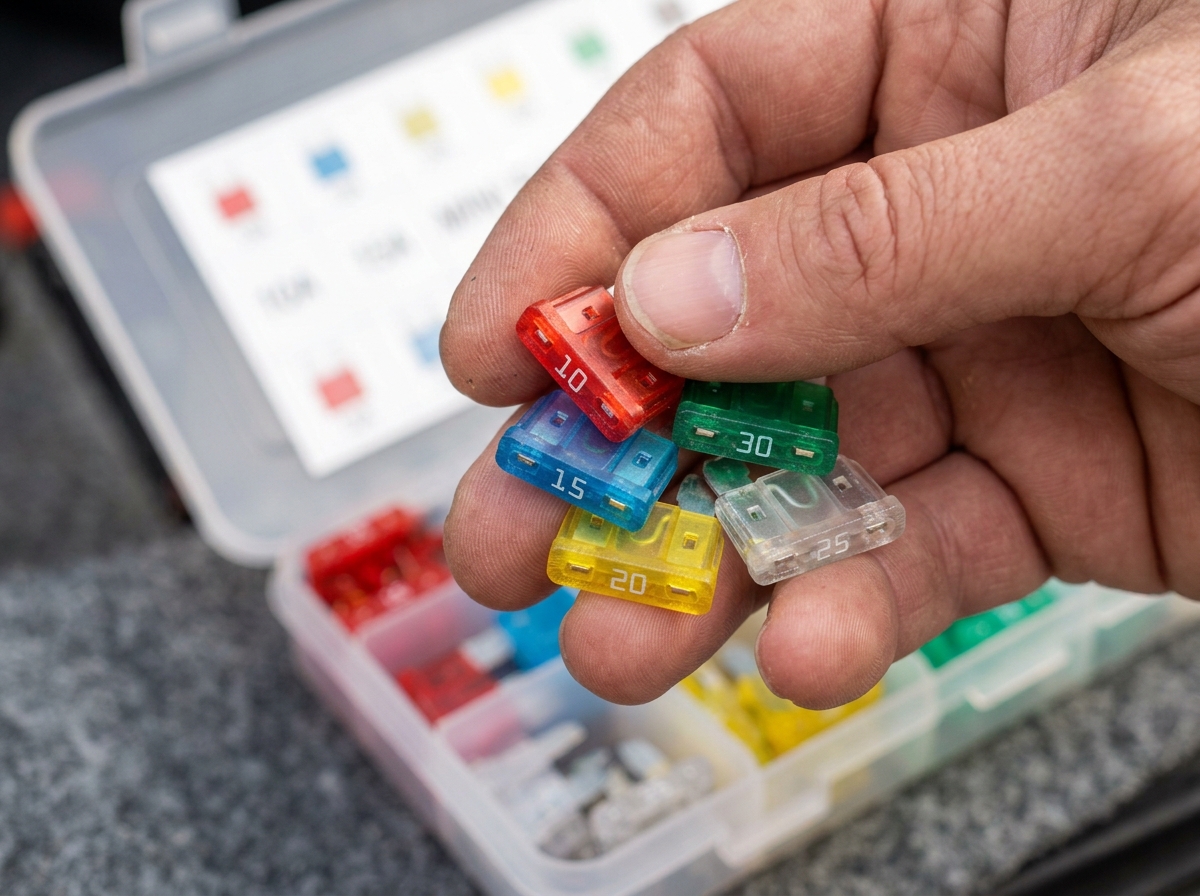

Zrozumienie, jak zbudowana jest instalacja elektryczna auta, nie wymaga wykształcenia elektryka – wystarczy wiedzieć, że każdy obwód ma swój bezpiecznik dobrany do jego obciążenia, a rola tego bezpiecznika jest czysto ochronna. Dzięki tej wiedzy dużo łatwiej domyślić się, co realnie zawiodło, gdy coś w aucie nagle przestaje działać – i sensownie zareagować, zamiast zgadywać. A jeśli chcesz być przygotowany na taką sytuację, warto mieć w aucie zestaw bezpieczników do samochodu — w różnych wartościach i rozmiarach, dopasowane do Twojego modelu.
